智能温度变送器PTT 151
全隔离智能型
万能输入
应用
通用型一体化智能温度变送器，用于将各种输入信号转换为4~20mA信号
可接受热电阻（RTD） 热电偶、（TC） 电阻、（Ω）、电压（mV）信号输入
结构紧凑，可直接安装在热电偶、热电阻的接线盒（Form B）内；选配专用卡件可实现DIN35导轨安装
特点
更高的测量精度及稳定性
二线制输出
输入输出电气隔离
智能化非线性补偿
可通过PC机USB接口编程组态，并能在测量过程中在线组态
输出限制功能及LED指示传感器故障报警
技术参数
输出信号：4~20mA DC，二线制，与输入成线性
电源电压：8~36V DC，极性保护
输入类型：见"输入类型及测量范围"表
测量精度：见"测量精度及温度影响"表
最大负载：[（U-8）/ 0.02 ] Ω （典型 800Ω@ 24V DC，U 为电源电压）
电气隔离输入对输出：1KV DC，700V AC
启动时间：≤5s（无阻尼时）
响应时间：≤5s
阻尼时间：0~30s 可调，默认值 5s
刷新频率：1~2Hz
输入阻抗大于：10MΩ，或断电 5KΩ
输入电缆电阻：≤5Ω / 每根电缆
温度影响见："测量精度及温度影响"表
供电电压影响：≤±0.01% / V 偏离 24V
1 年内稳定性：≤0.15%或 0.2℃（取大值）
输出负载影响：≤±0.005mA / 100Ω
工作温度：﹣40 ~ +85℃（﹣40 ~ +185°F）
贮存温度：﹣40 ~ +85℃（﹣40 ~ +185°F）
湿度条件：5~90%RH@40℃（104°F）
重量：≈55 克
输入类型及测量范围
| 输入类型 |
测量范围 |
最小测量范围 |
| 热电阻（RTD） |
Pt100 |
-200 ~ +850℃ |
-328 ~ +1562℉ |
50℃ |
122℉ |
| Pt200 |
-200 ~ +620℃ |
-328 ~ +1148℉ |
50℃ |
122℉ |
| Pt500 |
-200 ~ +620℃ |
-328 ~ +1148℉ |
50℃ |
122℉ |
| Pt1000 |
-200 ~ +300℃ |
-328 ~ +572℉ |
50℃ |
122℉ |
| Cu50 |
-50 ~ +150℃ |
-58 ~ +302℉ |
50℃ |
122℉ |
| 热电偶（TC） |
B |
600 ~ +1820℃ |
1112 ~ +3308℉ |
200℃ |
392℉ |
| E |
-200 ~ +1000℃ |
-328 ~ 1832℉ |
50℃ |
122℉ |
| J |
-200 ~ +1200℃ |
-328 ~ +2192℉ |
50℃ |
122℉ |
| K |
-200 ~ +1370℃ |
-328 ~ +2498℉ |
50℃ |
122℉ |
| N |
-200 ~ +1370℃ |
-328 ~ +2372℉ |
100℃ |
212℉ |
| R |
0 ~ +1760℃ |
-32 ~ +3200℉ |
200℃ |
392℉ |
| S |
0 ~ +1760℃ |
-32 ~ +3200℉ |
200℃ |
392℉ |
| T |
-200 ~ +400℃ |
-328 ~ +752℉ |
50℃ |
122℉ |
| 电压信号 |
电压（mV） |
0 ~ +500 mV |
5mV |
| 电阻信号 |
电阻（Ω） |
0 ~ 2000Ω |
20Ω |
测量精度及温度影响
| 类型 |
测量精度【1】 |
温度影响【2】 |
| 热电阻（RTD） |
Pt100 |
0.15%或 0.3℃ |
0.15%或 0.3℃ |
| Pt200 |
0.15%或 0.5℃ |
0.15%或 0.5℃ |
| Pt500 |
0.15%或 0.5℃ |
0.15%或 0.5℃ |
| Pt1000 |
0.15%或 0.5℃ |
0.15%或 0.5℃ |
| Cu50 |
0.15%或 0.5℃ |
0.15%或 0.5℃ |
| 热电偶（TC） |
B |
0.15%或 2.0℃ |
0.15%或 2.0℃ |
| E |
0.15%或 1.0℃ |
0.15%或 0.5℃ |
| J |
0.15%或 1.0℃ |
0.15%或 0.5℃ |
| K |
0.15%或 1.0℃ |
0.15%或 0.5℃ |
| N |
0.15%或 1.0℃ |
0.15%或 0.5℃ |
| R |
0.15%或 2.0℃ |
0.15%或 2.0℃ |
| S |
0.15%或 2.0℃ |
0.15%或 2.0℃ |
| T |
0.15%或 1.0℃ |
0.15%或 1.0℃ |
| 电压信号 |
电压（mV） |
0.15%或 0.05mV |
0.15%或 0.05mV |
| 电阻信号 |
电阻（Ω） |
0.15%或 0.2Ω |
0.15%或 0.2Ω |
参考条件：标定温度 23℃（73.4°F）±5℃
[1] 取大值，%相对于测量范围。TC 不包括冷端补偿误差，电阻、热电阻不包括引线误差。
[2] 取大值，%相对于测量范围 / 每 10℃环境温度变化（测量范围小于最小测量范围两倍时影响量加倍）。
冷端补偿精度：±1℃（±1.8°F）。仅适用于热电偶（TC）输入。
功能说明
输出限制功能
低于量程下限：输出可降至 3.8mA
高于量程上限：输出可升至 21.0mA
传感器故障报警设置
低报警值：输出降至 3.6mA
高报警值：输出升至 21.5mA
组态设定
组态软件：PTT151 PC 组态操作软件
接口：PTT 智能温度变送器 USB 通讯适配器
可组态参数：输入传感器类型、输入测量范围、输入接线、输出报警方式、输出阻尼时间
接线说明
电源和信号输出
USB 通讯连接插口

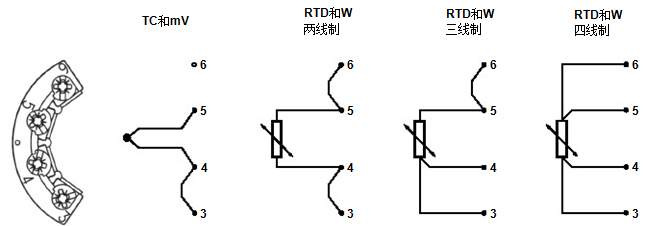

信号输入
外形尺寸
选型说明
| 型号 |
产品描述 |
| PTT151 |
智能可编程温度变送器 |
| 代码 |
传感器故障报警输出类型 |
| A1 |
模拟输出电平符合NAMUR建议NE43：高报警 |
| CN |
模拟输出电平符合NAMUR建议NE43：低报警 |
| 代码 |
输入传感器类型和范围说明 |
| |
如：＂K_0-1000℃＂，＂Ｐt100_0-100℃＂ |
| 代码 |
输入接线说明 (仅适用于电阻、热电阻 ) |
| |
2W / 3W / 4W |
选型举例：PTT151 CN PT100_0-100℃ 4W |
