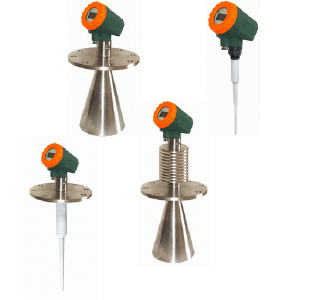

    智能雷达料位计

    上一页

    下一页

    恶劣环境下的非接触式物位测量，既可以测量液体，也可以测量固体


    智能型雷达料位计HJRD803测量原理
      发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
      即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

    智能型雷达料位计NYRD803

    智能型雷达料位计HJRD803输入


      天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2  其中C为光速  因空罐的距离E已知，则物位L为：L=E-D



    智能型雷达料位计HJRD803输出


    通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。



    智能型雷达料位计HJRD803参数


    应用：存储容器或过程容器，过程条件复杂。
    　 最大量程：35m
    　 测量精度：±15mm
    　 过程连接：法兰316L
    　 天线材料：不锈钢316L /PTFE
    　 过程温度：-40--250 °C
    　 过程压力：-1.0--40bar
    　 频率范围：6.8GHz
    　 信号输出：两线制4-20mA/HART


    智能型雷达料位计HJRD803典型应用：


    电  厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；
    油  田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；
    化  工：原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；
    冶  金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；
    水  泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；
    水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；
    造  纸：原料仓、储料塔、干燥鼓、化学物料存储仓等；
    其  他：采石场、食品、制药、环保、造船等行业等；
